Kerajang Kuprum RA Ketepatan-Tinggi

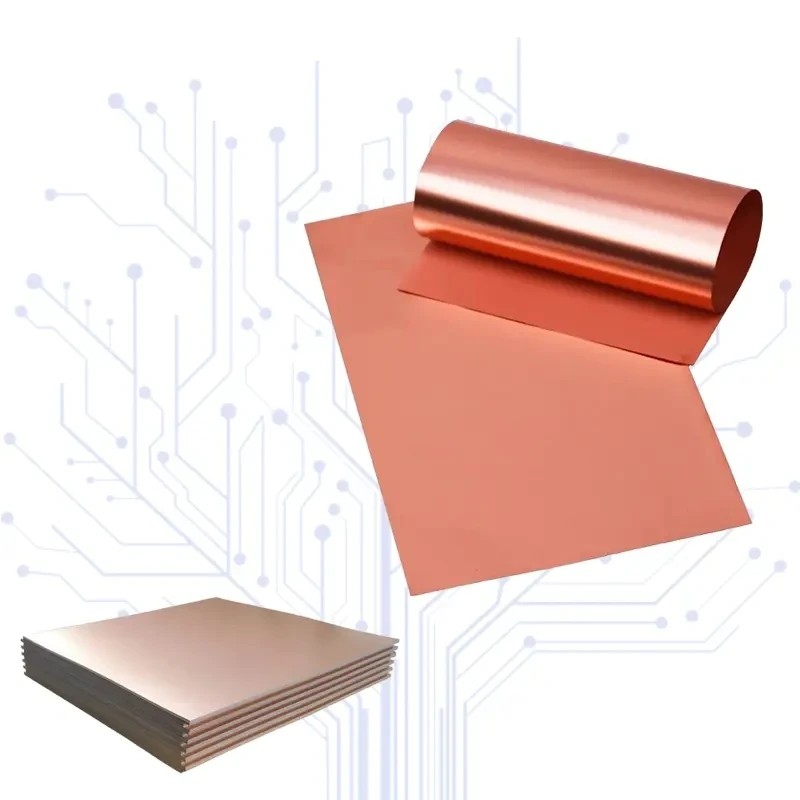

Kerajang Tembaga RA Ketepatan Tinggi-CIVEN Metal dihasilkan melalui gelek sejuk ketepatan dan penyepuhlindapan terkawal untuk aplikasi yang memerlukan kawalan ketebalan yang ketat, fleksibiliti, konsistensi permukaan dan prestasi elektrik yang stabil.

Rangkaian produk meliputi ketebalan 9–70 μm dan lebar 10–620 mm, dengan gred, suhu dan pilihan permukaan yang berbeza untuk litar fleksibel,-elektronik frekuensi tinggi, komponen bateri, perisai EMI dan aplikasi ketepatan lain.



Adhesive Copper Foil Tape



Gambaran Keseluruhan Produk

Ketepatan Tinggi-Kerajang Tembaga RA Ketepatan ialah kerajang kuprum bergulung dan anil yang direka bentuk untuk aplikasi yang ketebalan bahan, sifat mekanikal, keadaan permukaan dan kestabilan dimensi adalah penting untuk proses hiliran.



Julat semasa termasuk pilihan tembaga bebas Cu-ETP dan oksigen-, dengan konfigurasi produk tersedia untuk keperluan berbeza dalam fleksibiliti, kekuatan, profil permukaan dan prestasi elektrik.



Pilihan Bahan

Cu-ETP Kuprum

Cu-ETP tersedia untuk aplikasi yang memerlukan kekonduksian elektrik yang tinggi bersama-sama dengan ciri mekanikal kerajang kuprum yang digulung.

Oksigen-Tembaga Bebas

Kuprum bebas oksigen-tersedia untuk aplikasi yang memerlukan ketulenan kuprum yang lebih tinggi dan ciri bahan terkawal.

Gred bahan yang sesuai hendaklah dipilih mengikut keperluan elektrik, mekanikal, pembentukan dan pemprosesan komponen siap.

Ciri-ciri Prestasi


Fleksibiliti

Struktur bergulung dan anil menjadikan kerajang tembaga RA sesuai untuk aplikasi yang melibatkan lenturan, lenturan atau pembentukan.

Kawalan Ketebalan

Kawalan guling dan tolok ketepatan membantu mengekalkan ketebalan yang diperlukan untuk komponen elektronik dan industri yang halus.

Ketekalan Permukaan

Penggulungan terkawal dan rawatan permukaan memberikan ciri permukaan yang ditentukan untuk proses goresan hiliran, laminasi, ikatan atau proses lain.

Prestasi Elektrik

Gred kuprum yang ada memberikan kekonduksian elektrik yang tinggi untuk aplikasi elektronik dan elektrik.



Spesifikasi Teknikal



Parameter Gred Standard (RA-H) Gred Fleksibel (RA-A) -Gred Frekuensi Tinggi (RA-HF)
Kesucian Tembaga Lebih besar daripada atau sama dengan 99.95% Lebih besar daripada atau sama dengan 99.99% Lebih besar daripada atau sama dengan 99.99%
Kekonduksian Elektrik Lebih besar daripada atau sama dengan 100% IACS Lebih besar daripada atau sama dengan 98% IACS Lebih besar daripada atau sama dengan 101% IACS
Ketumpatan 8.94 g/cm³ 8.94 g/cm³ 8.94 g/cm³
Kekasaran Permukaan (Rz) 1.0–1.8 μm 0.6–1.2 μm <0.8 μm
Pemanjangan pada Waktu Rehat 5–10% Lebih daripada atau sama dengan 25% 15–20%



Tersedia Ketebalan & Lebar



Kombinasi ketebalan dan lebar yang berbeza boleh dibincangkan mengikut keperluan pemprosesan pelanggan.



Julat Ketebalan

9–70 μm

Tolok Piawai

12 μm, 18 μm, 25 μm, 35 μm

Julat Lebar

10–620 mm

Diameter Dalaman Teras

76 mm (3 inci) dan 152 mm (6 inci)





Pilihan Temper dan Permukaan

Anil (O-Temper)

Keadaan anil bertujuan untuk aplikasi di mana fleksibiliti, pemanjangan, dan kebolehbentukan adalah penting.

Keras / Separuh-Rasa Keras

Keadaan keras dan separuh-keras memberikan ketegaran struktur dan pengekalan dimensi yang lebih besar untuk aplikasi yang memerlukan kekuatan mekanikal tambahan.

Permukaan Biasa / Pasif

Rawatan pempasifan anti-pengoksidaan boleh digunakan untuk membantu melindungi permukaan kuprum semasa penyimpanan dan pengendalian.

Rawatan Lekatan

Rawatan permukaan tambahan boleh dipertimbangkan apabila ikatan yang lebih kuat dengan bahan seperti polimida (PI) atau polimer kristal cecair (LCP) diperlukan.

Sifat Mekanikal

Sifat mekanikal yang ada berbeza-beza mengikut gred dan suhu yang dipilih.

Kekuatan tegangan:220–450 MPa

Kekuatan Hasil:120–380 MPa

Apabila meminta sebut harga, nyatakan julat sifat marah dan mekanikal yang diperlukan jika nilai ini penting untuk proses hiliran anda.

Very Low Profile ED Copper Foil VLP



Pembuatan dan Kawalan Kualiti





Gulungan Sejuk Ketepatan

Gulungan sejuk berbilang-laluan mengurangkan kerajang kuprum kepada ketebalan yang diperlukan sambil mengawal dimensi bahan sepanjang proses.

Penyepuhlindapan Terkawal

Penyepuhlindapan-atmosfera terkawal melaraskan struktur bahan dan sifat mekanikal selepas bergolek.

Memotong dan Memotong Tepi

Kerajang siap boleh dibelah dan dipangkas mengikut lebar yang diperlukan dan keadaan pemprosesan hiliran.

Pemeriksaan

Pemeriksaan kualiti meliputi ciri-ciri bahan utama termasuk:

• Ketebalan

• Lebar

• Keadaan permukaan

• Kekonduksian elektrik

• Kekuatan tegangan

• Pemanjangan

• Kecacatan permukaan

Laporan Ujian Bahan boleh dibekalkan mengikut keperluan pesanan.



Aplikasi



1

Litar Bercetak Fleksibel

Kerajang kuprum RA{0}}kepersisan tinggi digunakan untuk aplikasi litar fleksibel yang fleksibiliti, kawalan ketebalan dan kestabilan dimensi adalah penting.

2

Elektronik-Kekerapan Tinggi

Gred terpilih boleh digunakan dalam-aplikasi elektronik frekuensi tinggi yang profil permukaan dan ciri elektrik adalah pertimbangan penting.

3

Bateri Litium{0}}Ion

Kerajang kuprum RA boleh digunakan untuk mengumpul arus bateri-dan aplikasi sambungan elektrik yang fleksibel di mana spesifikasi bahan yang dipilih memenuhi keperluan reka bentuk sel.

4

Perisai EMI

Kerajang tembaga boleh digunakan dalam lapisan pelindung konduktif, pembalut kabel, struktur pembumian dan aplikasi kawalan gangguan elektromagnet yang lain.




Penyesuaian dan Pembelahan

CIVEN Metal boleh membincangkan konfigurasi bahan tersuai berdasarkan keperluan aplikasi dan pemprosesan pelanggan.

Apabila meminta sebut harga, sila berikan:

• Gred tembaga

• Ketebalan yang diperlukan

• Lebar yang diperlukan

• Marah

• Keperluan permukaan

• Permohonan

• Kaedah pemprosesan hiliran

• Anggaran kuantiti

Untuk aplikasi lebar-sempit, keperluan slitting ketepatan hendaklah disahkan bersama-sama dengan toleransi dan keadaan tepi yang diperlukan.



Pembungkusan dan Penghantaran





Kerajang dibungkus untuk melindungi gulungan, permukaan, tepi dan teras semasa pengangkutan.



Pembungkusan, dimensi teras, konfigurasi slitting dan keperluan penghantaran boleh disahkan sebelum penempatan pesanan.



Untuk spesifikasi tersuai, jadual pengeluaran dan penghantaran hendaklah disahkan mengikut konfigurasi bahan yang diperlukan dan kuantiti pesanan.






Dokumentasi Kualiti dan Teknikal




CIVEN Metal beroperasi di bawah sistem pengurusan kualiti ISO 9001 dan IATF 16949.

Laporan Ujian Bahan boleh dibekalkan dengan penghantaran mengikut pesanan dan keperluan produk yang berkenaan.

Bagi pelanggan yang menilai bahan baharu, ketebalan, temperatur, substrat dan penggunaan yang diperlukan hendaklah disediakan apabila meminta sampel atau bahan percubaan.



Soalan Lazim



S: Apakah itu -kertas tembaga RA berketepatan tinggi?

J: Kerajang kuprum RA berketepatan tinggi-digulung dan kerajang kuprum anil dihasilkan dengan ketebalan terkawal, permukaan dan ciri mekanikal untuk aplikasi yang memerlukan kawalan bahan yang lebih ketat daripada kerajang kuprum tujuan-umum.

S: Apakah ketebalan yang tersedia?

J: Rangkaian produk semasa meliputi 9–70 μm, dengan tolok standard termasuk 12 μm, 18 μm, 25 μm dan 35 μm.

S: Apakah lebar yang tersedia?

J: Julat lebar yang dinyatakan ialah 10–620 mm. Lebar celah tertentu boleh dibincangkan mengikut aplikasi hiliran.

S: Perangai mana yang patut saya pilih?

J: Pilihan bergantung pada keseimbangan yang diperlukan antara fleksibiliti, pemanjangan, kekuatan tegangan dan pengekalan dimensi. Keadaan anil, keras dan separuh-keras tersedia dalam maklumat produk semasa.

S: Bolehkah permukaan disesuaikan?

J: Pilihan permukaan termasuk pempasifan dan rawatan yang berkaitan-lekatan. Keadaan permukaan yang diperlukan hendaklah dibincangkan mengikut kaedah ikatan, laminasi, atau pemprosesan.

S: Apakah maklumat yang diperlukan untuk sebut harga?

J: Sila berikan gred kuprum, ketebalan, lebar, suhu, keperluan permukaan, aplikasi, kaedah pemprosesan dan anggaran kuantiti yang diperlukan. Jika kerajang akan dilaminasi atau terikat pada bahan lain, masukkan substrat sasaran juga.
